Comment brancher une prise électrique ?
Apprenez comment réaliser les branchements d'une prise électrique, comment la fixer au mur et comment la démonter en cas de besoin.
Dans ce premier tutoriel, je vais vous apprendre à changer une prise électrique.
Véritable système nerveux de votre maison, la prise électrique est une fiche murale encastrable généralement constituée de 2 trous et d’une tige métallique.
Composant essentiel d’un circuit électrique, son fonctionnement est assez simple puisqu’elle se comporte exactement comme un interrupteur: brancher un appareil revient à fermer le circuit électrique, laissant passer le courant.
🚨 DANGER: NE MANIPULEZ JAMAIS D’APPAREIL ÉLECTRIQUE SANS AVOIR AU PRÉALABLE COUPÉ L’ALIMENTATION ÉLECTRIQUE
Comment changer une prise électrique existante ?
Voici les étapes clés permettant de remplacer une prise électrique défectueuse par une neuve:
Coupez l'électricité et assurez-vous que la prise n’est plus alimentée.
Démontez l’ancienne prise électrique et débranchez-la
Brancher la nouvelle prise électrique et fixer la au mur
Coupez le courant

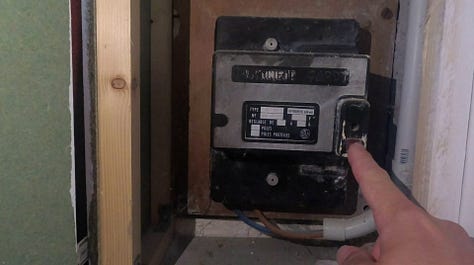

Avant de toucher quoi que ce soit, assurez-vous à 100% qu'il n'y a pas d'électricité dans la prise. Coupez le courant au niveau de votre disjoncteur, puis branchez un appareil électrique pour vérifier que la prise est bien déconnectée.

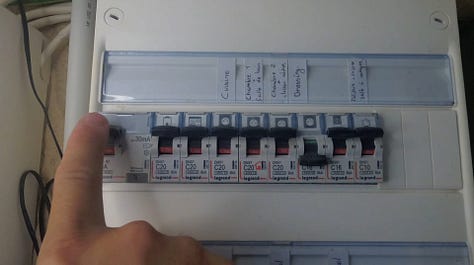

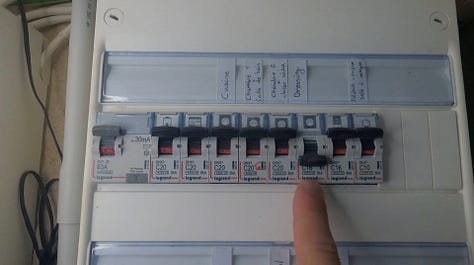

Il est possible que votre tableau électrique ne soit pas étiqueté comme le mien, donc si vous ne savez pas quel disjoncteur est raccordé à votre prise électrique, vous pouvez désactiver toute la rangée ou même couper entièrement le courant dans l’habitation le temps de réaliser vos travaux.
Le point essentiel sur lequel nous n’insisterons jamais assez étant: ne travailler pas sur l’électricité de votre habitation sans couper le jus au préalable, il y a des risques d’accident mortel !
Tout le monde n’a pas forcément de testeur de prise électrique, mais nous avons tous un chargeur de téléphone. Après avoir coupé le disjoncteur, si le téléphone charge, la prise est toujours alimentée. Si le téléphone ne charge pas, le courant est coupé et vous pouvez continuer.
Démontez une prise électrique
Le démontage d’une prise électrique est très simple.
Vous devez d’abord retirer le cache plastique qui donne son esthétique à la prise. La plupart du temps, il suffit de le déclipser avec les doigts ou à l’aide d’un petit tournevis plat.

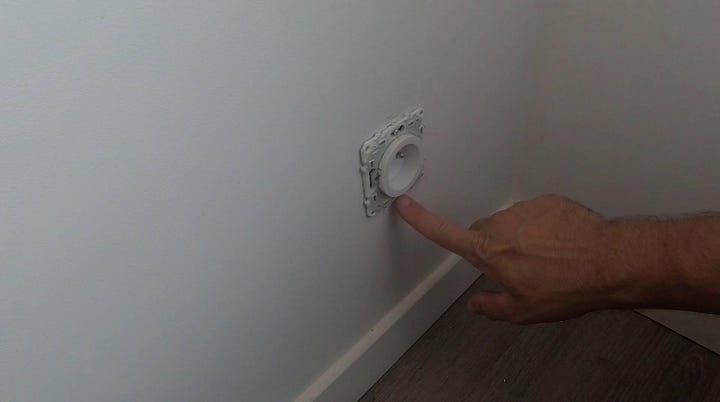

Une fois fait, vous devriez voir apparaître les éléments de fixation de la prise au mur.
Les prises modernes sont majoritairement vissées dans une boite d’encastrement, mais il peut arriver que certaines soient maintenues grâce à des griffes de fixation.
Option 1: Prise moderne à vis
Il suffit de dévisser les vis de fixation pour que la prise commence à bouger. Vous pourrez alors remarquer que le trou pour la vis est plus large d’un coté que de l’autre.
Il suffit donc de faire tourner la vis dans la boite pour la retirer, le trou large laissant passer la vis.
Option 2: Prise ancienne à griffes
Une fois dévissée, il ne reste plus qu’à débrancher la prise. Pour ce faire, une simple pression sur les clips suffit à laisser partir le fil.
Félicitations, vous avez démonté votre première prise électrique. Il est temps désormais de la remplacer par une neuve.
Branchement d’une prise électrique 3 fils
Les fils électriques d’une prise électrique suivent un code couleur précis :
le fil bleu est le neutre (noté N, pour Neutral)
le fil jaune/vert est la terre,
La couleur de la phase (noté L, pour Live) peut varier, mais elle ne doit pas être de la même couleur que la phase ou le neutre (pour éviter les confusions) et est généralement rouge ou marron.
Pour installer la nouvelle prise, connectez d’abord les fils comme indiqué précédemment après avoir vérifié leur état.
Un fil en bon état est d’une longueur suffisante, légèrement dénudé sur le bout et sans trace de chauffe apparente.
Le branchement des fils doit s’effectuer simplement et sans forcer. Une fois inséré, le fil est automatiquement bloqué et ne peut être retiré qu’avec la pression sur le clip correspondant comme lorsque nous avons retiré la prise existante.
Assurez-vous que tout soit correctement installé, puis fixer votre prise électrique à la boite d’encastrement en la revissant comme elle l’était initialement.
Vérifiez que la nouvelle prise est bien en place, puis rétablissez le courant.
Enfin, branchez votre appareil électrique et vérifier qu’il soit bien alimenté.
Si oui, félicitations, vous avez fini d'installer votre prise de courant !
